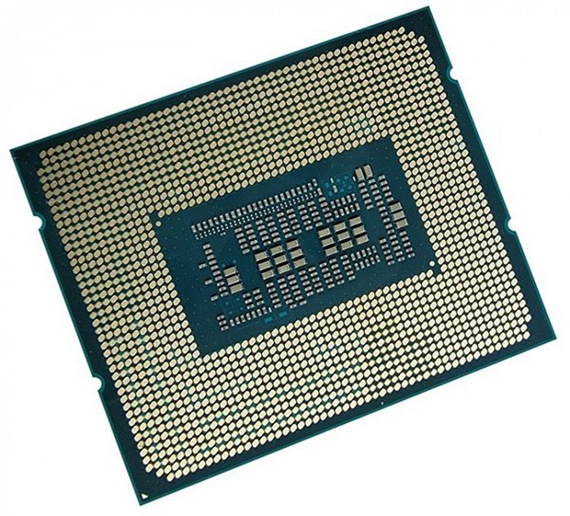

英特尔方面已经确定在10月27日发布第12代AlderLake处理器，同时首发Z690芯片组。PCinq近期分享了一枚机密的样品(非ES)，而且BIOS信息能够看到零售型号名称(非Intel0000)。AlderLake-S处理器将使用Intel7制程打造，处理器接口升级为LGA1700，功耗从9W至125W。
根据英特尔官方披露消息，AlderLake是第一款桌面级大小核x86处理器，由支持超线程的高性能P核(GoldenCove微架构)和能效E核(Gracemont微架构)的混合式设计，组成独特的16核24线程。AlderLake配备30MB的non-inclusiveLLCache缓存。核显依然沿用UHDGraphics的命名方式，而不是搬出Xe的大名。
英特尔率先在AlderLake-S处理器上加入对DDR5和PCIe5.0的支持，同时还下放ThreadDirector等新技术。得益于模块化的设计，AlderLake将能够相当灵活、且完全可扩展。ComputeFabric互连的带宽为1000GB/s，IOFabric的带宽为64GB/s、内存子系统支持204GB/s，能够根据SoC的需要来调节内存频率和功耗。
内存支持方面，处理器除了支持DDR5-4800、LPDDR5-5200外，同时向下兼容DDR4-3200和LP4x-4266内存。内存依然是每个通道支持两条DIMM插槽，桌面级产品应该还是双通道，酷睿X系列应该还是4通道。

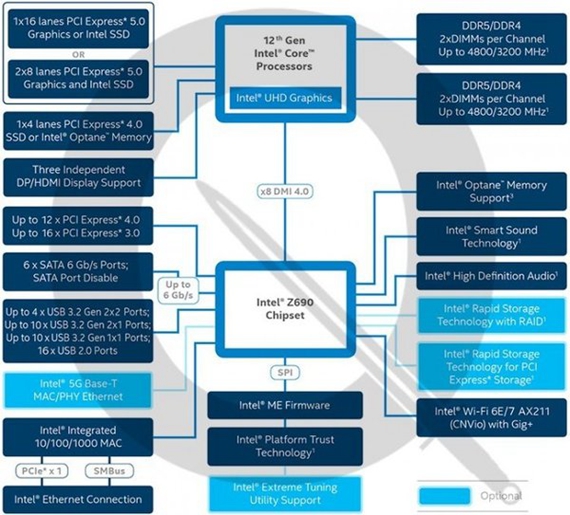

AlderLake处理器内建16条PCIe5.0通道，PCIe5.0的带宽是PCIe4.0的两倍，16条PCIe5.0通道带来64GB/s的带宽。AlderLake处理器上的PCIe5.0通道支持1×16或2×8拆分，目前似乎只有IntelSSD能够用上。
此外，英特尔AlderLake处理器提供x4通道PCIe4.0，可支持SSD或傲腾(Optane)存储，支持三路HDMI或DisplayPort视频输出，另有通向芯片组的DMI4.0x8通道。据说芯片组又分出12条PCIe4.0和16条PCIe3.0通道，辅以6个SATA3、4个USB3.2Gen2×2、10个USB3.2Gen2×1、10个USB3.2Gen1×1和16个USB2.0端口。
网络方面，英特尔集成5Gbase-TMAC/PHY以太网(10/100/1000MAC)，并通过PCIex1和SMBus连接。除了通过芯片组提供支持的傲腾内存/IntelSmartAudio技术支持，还有面向PCIe存储的IntelRAID和IntelWi-Fi6E/7(AX211)。
最后，英特尔为12代酷睿提供Windows11操作系统中，至关重要的英特尔平台信任技术(PTT)，确保处理器能够兼容Windows11操作系统。
编辑点评英特尔官方已经确认12代酷睿的发布时间，而且规格上得到大幅提升。作为竞争对手，AMD近期的消息并不多，按照节奏年底应该会有LGA接口的Zen4产品发布;苹果也可能在秋季发布会上带来新的AppleSilicon处理器。
