前两年技嘉推出了雪雕系列主板，主要面向中端入门系列。12代非K酷睿上市后，技嘉还带来了B系列雪雕新产品:技嘉 B660M AORUS PRO AX DDR4主板，简称技嘉 B660M主板。这种主板材料非常豪华，在供电、网卡、内存等方面都在B660主板中具有很强的竞争力。无论是用于高性能平台，还是高端12代酷睿处理器。
介绍01技嘉 B660M主板。
技嘉 B660M AORUS PRO AX DDR4主板采用雪雕系列标志性配色，黑色PCB配银白色散热装甲，散热装甲无多余光效设计。这种主板型号是全尺寸M-ATX，比紧凑型M-ATX主板具有更强的扩展能力，除了个别ITX机箱外，它可以与大多数机箱兼容。

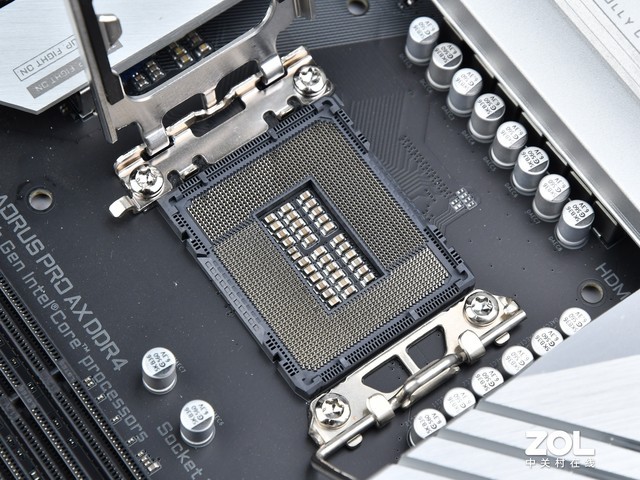

技嘉 B660M主板插槽诶LGA1700，目前只能与12代酷睿处理器兼容，10代和11代以及之前的酷睿处理器不能搭配。
LGA1700。
技嘉 B660M主板的散热装甲很厚，VRM区有两个金属散热器。为了MOSFET在供电区下方的散热，这两个主板还配备了高质量的导热器，帮助MOSFET在高负荷下快速排出热量。
B660M主板技嘉雪雕。
技嘉 B660M主板的散热装甲非常豪华，所以供电肯定不会差。该主板采用12+1+1相供电设计，其中12相为核心供电，一相为核显，剩余一相为VCCAUX，VCCAUX是将VCCSA与VCCIO整合后的全新电压，目前12代平台专属。
12+1+1相供电。
在NCP81530、12代酷睿之后，这款主板的PWM控制器是一款全新的型号。MOSFET是NCP302155，DrMOS设计，单相电流输出60A。满足12代高端酷睿的负载需求就足够了。
NCP81530。
NCP302155。
由于电源模块较好，技嘉还采用了8+4pin电源接口，插座还采用了实心针脚，耐久性和耐压性更强。
实心电源接口。
技嘉 B660M主板提供了支持DDR4和DDR5的4个内存插槽。B660这一代仍然延续了B560主板的优势，内存可以超频，因此这种内存频率可以支持到DDR45333(OC)，有条件的用户可以与高频内存一起使用。
技嘉 B660M AORUS PRO AX DDR4
[经销商]京东商城。
[产品价格]1179元。
内存插槽。
该主板配备了两个PCIex16长插槽，其中一个配备了技嘉超耐久金属保护装甲，不易因插拔或显卡过重而造成弯曲损坏。同时，该插槽的带宽为X16，支持PCIe4.0。建议所有显卡都插在这个插槽里。第二个带宽是PCIe3.0x4，可以在这个插槽上扩展采集卡等设备。
长插槽PCIex16。
PCIex16长插槽周围有两个M.2插槽，其中一个配备了金属散热片，与PCIex16长插槽相同。这个M.2插槽直接连接到CPU，支持PCIe4.0。PCH还支持PCIe4.0。在实际使用中，理论上直接连接到CPU的M.2插槽会有更好的性能，如果只有一个M.2固态插槽，一定要放在M.2插槽里，里面有装甲，直接连接到CPU。
M.2插槽。
有4个SATA接口。
SATA接口。
技嘉 B660M主板预装了I/O背板，并提供了包括4个USB2.0接口、4个USB3.2Gen1接口、1个USB3.2Gen2Type-A接口和1个USB3.2Gen2x2Type-C接口在内的丰富接口。DP和HDMI是专门为核显用户准备的两个视频接口。除了两个音频接口外，还有一个2.5G有线网口和WIFI6无线天线接口。
I/O接口。
当然，不仅I.O区域接口丰富，这款主板的前置跳线还提供了大量的USB接口，主板的供电侧是USB3.2Gen2和USB3.2Gen1的前置跳线接口。
USB3.2Gen2。
底部还提供4个USB2.0前置跳线接口。
前置跳线。
前置跳线。
这个主板的声卡是ALC897，一个古老的经典声卡，配有黄金电容。
ALC897。
RTS5411是USB3.2Gen1芯片。
RTS5411。
技嘉 B660M主板配件还为I/O区域的天线接口准备了WIFI6增强天线，信号不好的地方效果显著。
配件。
02技嘉 B660M主板BIOS。
技嘉 B660M主板延续了技嘉近两年日益完善的中文图形BIOS设计，功能齐全，调整方便。
主菜单。
常用的BIOS功能会出现在常用的菜单上，不需要一个一个去寻找。
常用功能。
超频界面可设置内存XMP或超频内存，技嘉可查看BIOS集成内存SPD信息，方便超频设置。
超频。
PPD。
高级菜单可以调整和检查其它硬件状态，还可以在这里设置CPU核心和PCIe通道。
高级。高级。
高级。高级。
03实战测试。
接下来我们开始实战测试，首先介绍一下测试平台。
测试平台。
我们使用酷睿i5-12400这款12代非K酷睿，与技嘉 B660M主板一起发布，拥有6核12线程，属于中端入门型。
CINEBENCHR20
先对CINEBENCHR20进行测试，这个软件可以测试处理器的单线程和多线程基准性能。
CINEBENCHR20。
在CINEBENCHR20测试中，酷睿i5-12400的多核跑分为4768，单核跑分为650，在技嘉 B660M主板上已经发挥了全部性能。
3DMARK
下面是基于DX11环境的FireStrike和基于DX12环境的TimeSpy的3DMARK测试。
TimeSpy。

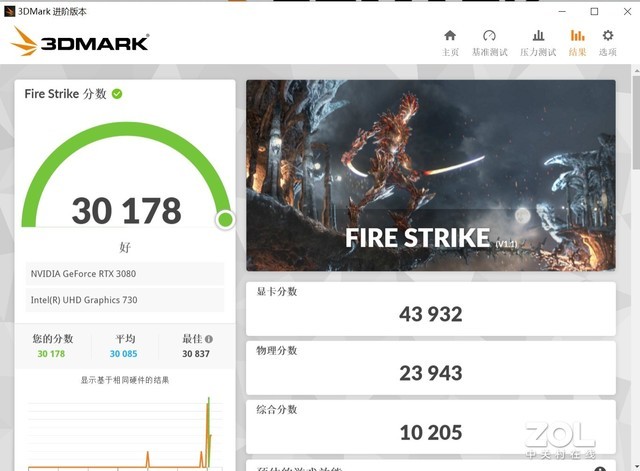

FireStrike。
不管是FireStrike还是TimeSpy，技嘉 B660M主板在3DMARK这两个测试中的成绩都超过了平均水平。
游戏测试
下一步我们将进行游戏测试，选择三个游戏《古墓丽影暗影》、《刺客信条奥德赛》和《CSGO》进行测试，分辨率为2K，用BENCHMARK进行测试。
刺客信条奥德赛
古墓丽影影子。
CSGO。
游戏测试酷睿i5-12400和RTX3080的表现除了强大的游戏性能外，都有很高的帧数。酷睿i5-12400当然有自己的核心显卡。若不需要游戏，也可采用核显搭配技嘉 B660M主板。该主板具有自己的DP和HDMI视频接口。
复制试验
最后，我们进行了复制测试，测试软件是AIDA64，测试项目是负载最大的FPU单复制。
复制器。
经过近50分钟的折叠测试，酷睿i5-12400的温度在56℃之间，即使是负载最大的FPU单折叠，对技嘉 B660M主板也没有压力，这说明技嘉 B660M主板的供电散热非常强大，只需100元就可以应付高端12代酷睿。
04随意搭配12代酷睿。
雪雕不愧为近两年技嘉推广的中端系列。技嘉 B660M主板不仅拥有B660豪华的供电设计，而且优质的散热使这一强大的供电模块得到充分发挥。与此同时，该主板的内存频率也可支持DDR45333(OC)，平台性能上限更高。
虽然在扩展方面不如一些Z690，但技嘉 B660M主板还提供了丰富的USB接口，不仅数量众多，而且USB3.2Gen2x2Type-C，这是一个强大的接口，可以输出20Gb/s的传输速率。同时，WIFI6无线网络和2.5G有线网络，板载两个M.2接口和一个支持PCIe4.0x16的显卡插槽，一般用户的扩展使用或网络体验绝对可以拉满。
主板技嘉 B660M。
当然，由于材料强大，技嘉 B660M主板的价格并不便宜。这个主板在京东的价格是1199元，在B660中端偏上。技嘉 B660M主板的保存方式有很多种，可以搭配尾标F系列、中高端独显组游戏或中高性能平台。还可以只使用12代无尾标带核显的酷睿处理器搭配核显打造低功耗办公设计平台，就像我们使用酷睿i5-12400一样。与此同时，该主板的供电质量也能满足12代酷睿i7带K型号的需求，如酷睿i7。
